Zahnradmessung mit 3D Model

[Michi]

Hallo Forum

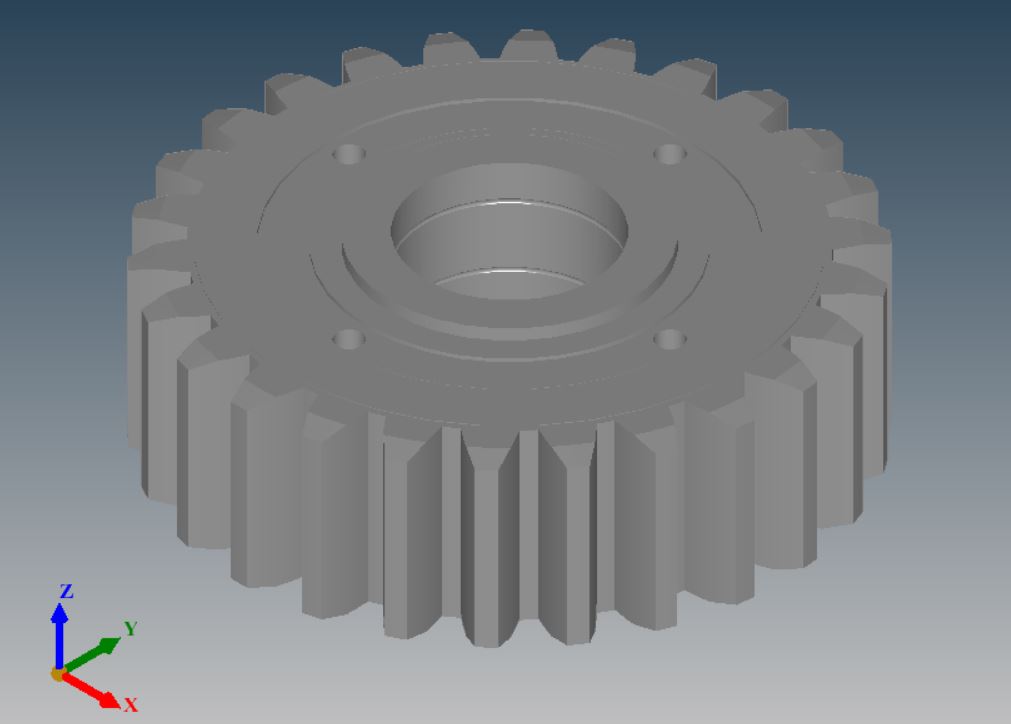

Wie messe ich ein Zahnrad mit CAD Model?
Irgentwie finde ich dazu keine genaue Dokumentation in den Hilfen.
Hat vielleicht jemand nützliche Informationen oder Unterlagen aus der Q7 Zahnradschulung dazu ?
Muss ich bei der CAD Vorbereitung was beachten?
Würde es gerne bei nächster Gelegenheit mal Testen.
Danke.

Gruß Michi

[messtronik]

Hallo Michi,

nur kurz, Du willst eine Verzahnung messen und auch entsprechend die Parameter auswerten kommst Du an GEAR nicht vorbei.

Messen am CAD ist eine Option, um zB. einen Soll-/Istvergleich zu erstellen oder Flächenpunkte zu vergleichen.

Gruß J.Weißer

[Michi]

Guten Morgen

Ok.
Ich habe nur gedacht vielleicht bekomme ich durch das Model auch Informationen über die Gear Parameter. Keine Ahnung was da mit Quindos alles möglich ist.
Aber ich kann schon meinen Bezugsdurchmesser und die Ebene mit der stp File in Quindos messen und kann dann die Verzahnung eben ganz normal über den Gear Befehl messen und auswerten oder?

Gruß Michael
