Arbeitsanweisung – Volumenschnittsensor in WinWerth## Ziel
Einsatz des **Volumenschnitt-Sensors** zur Messung in CT-Daten, insbesondere bei Mehr-Material-Bauteilen oder artefaktbehafteten Bereichen.
---
## 1. Vorbereitung
1. **CT-Volumen laden**: Menü *Grafik3D → Objekt einfügen → Volumenansicht*.

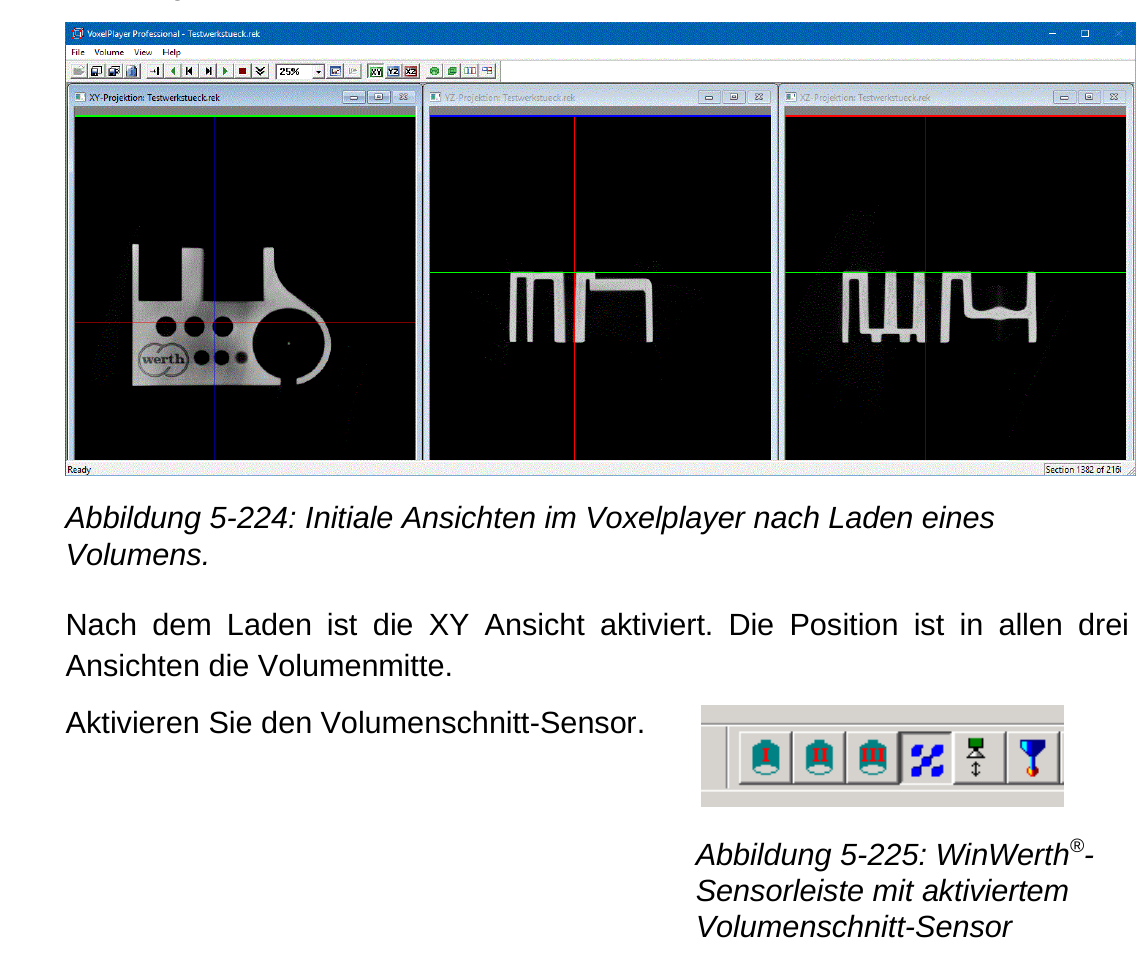

2. **Voxelplayer öffnen**: Darstellung in XY-, XZ- oder YZ-Sicht.
---
## 2. Volumenschnitt-Sensor aktivieren
1. Ansicht im Voxelplayer auswählen.
2. Menü *Sensoren → Volumenschnitt* aktivieren.
3. Aktive Schicht erscheint im BV-Fenster.
---
## 3. Messen im Volumenschnitt
* **Messfenster setzen** → Bereich für die Kanten-/Konturerkennung.
* **BV-Filter anwenden** (z. B. Kanten, Schwellwert, Template).
* **Mehrfachaufnahme** möglich (hellt Bild auf, Signal-Rausch-Verhältnis bleibt gleich).
* Elemente wie Punkt, Kreis, Gerade direkt im Schnitt messen.
---
## 4. STL-Erzeugung (optional)
1. Im Schnitt Materialübergang messen → Schwellwert bestimmen.
2. Menü *STL aus Voxelvolumen berechnen*.
3. Nur das gewünschte Material (z. B. Metallkern) segmentieren.
---
## 5. Einsatzmöglichkeiten
* **Multimaterial-Bauteile**: klare Trennung (Metall/Kunststoff).
* **Artefaktanfällige Zonen**: direkte Schnittmessung statt globale STL.
* **Ausrichtung**: Schnittebenen für Referenzgeometrien nutzen.
---
## 6. Hinweise
* Für **grobe Ausrichtung**: Handpunkte oder Patchselektion.
* Für **Feinausrichtung**: Volumenschnittsensor einsetzen.
* Mehrfachaufnahme verbessert **nicht** das Rauschen, nur die Helligkeit.
---
Ergebnis: Stabile, reproduzierbare Messungen in komplexen CT-Volumina, robust auch bei Mehr-Material und schwierigen Kanten.- volumenschnitt_page_406_Winwerth.png (196.73 KiB) 9289 mal betrachtet
